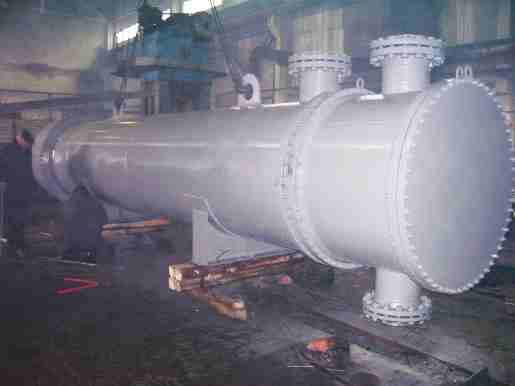

Апарати теплообмінні кожухотрубчаті з плаваючою головкою призначені для нагрівання та охолодження рідких і газоподібних середовищ у технологічних процесах нафтопереробної, хімічної, нафтохімічної та газової галузях промисловості.
Апарати можуть експлуатуватися в районах з помірним і тропічним кліматом.

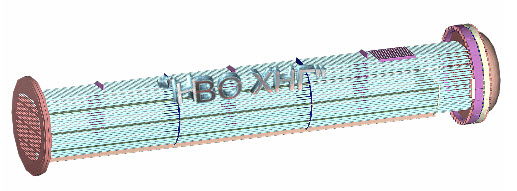

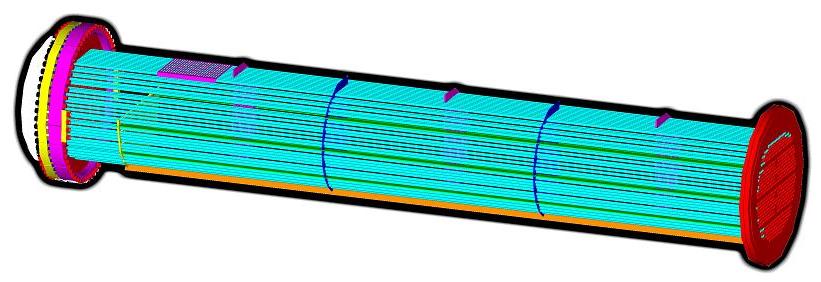

За вимогою замовника виготовляються трубні пучки.
|
Основні параметри |
|
| Назва параметрів | Значення параметрів |
| Температура середовища, °С: в корпусів трубах | від мінус 20 до плюс 400від мінус 20 до плюс 60 |
| Умовний тиск, МПа | 1,0; 1,6; 2,5 |
| Діаметр корпусу, мм зовнішнійвнутрішній | 630; 720600; 700; 800; 900; 1000; 1200 |
| Поверхня теплообміну теоретична, м2 | 102,2-458,8 |
| Діаметр труб теплообмінних, мм | 20; 25 |
| Довжина прямої ділянки труб теплообмінних, м | 6,0 |
| Кількість ходів по трубах | 2; 4; 6 |
| Умовний прохід штуцерів Ду, мм: трубний простірміжтрубний простір | 100; 150; 200; 250; 300100; 150; 200; 250; 300; 400; 500 |
| Довжина апарата рекомендована, мм | 6800-7720 |
| Виконання апаратів | горизонтальні |
Приклад розшифровки умовного позначення теплообмінного апарата:
Конденсатор-К, з плаваючою головкою – П, діаметром кожуха 1200 мм, на умовному тиску в трубках і кожусі 1,6 МПа, матеріального виконання М1, трубками діаметром 25мм., гладкими – Г і довжиною труб теплообмінних – 6м., 2-х ходового по трубах, кліматичного виконання – У, з деталями для кріплення теплоізоляції – І:
Теплообмінник 1200 КП-1,6-М1/25Г-6-2 У-І
Для прийняття замовлення обов’язково має бути додано ОПИТУВАЛЬНИЙ ЛИСТ.
