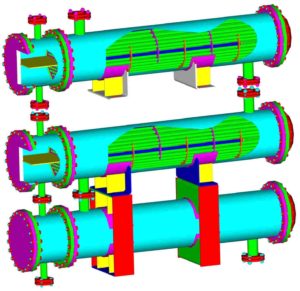

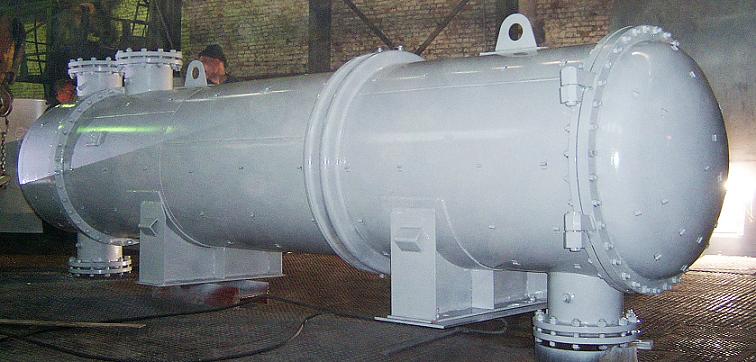

Апарати теплообмінні кожухотрубчаті підвищеної теплової ефективності з нерухомими трубними решітками та кожухотрубчаті з температурним компенсатором на кожусі призначені для нагрівання та охолодження рідких і газоподібних середовищ в технологічних процесах нафто- і газопереробної, нафтохімічної, хімічної, газової та інших галузях промисловості.
Теплообмінні апарати поділяються:
за призначенням – на теплообмінники (Т), холодильники (Х), конденсатори (К), випарники (І);

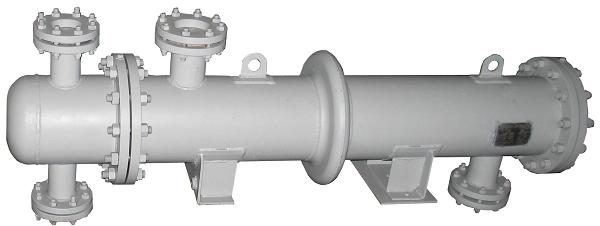

за конструкцією – на апарати з нерухомими трубними решітками (Н) і апарати з температурним компенсатором на кожусі (К).
В апаратах використовуються як гладкі труби (Г), так і труби з накатними кільцевими канавками – діафрагмовані труби (Д).
Апарати можуть експлуатуватися в районах з помірним і тропічним кліматом.
|
Основні параметри |
||
| Назва параметрів | Теплообмінники ТН, ТК | Холодильники ХН, НК |
| Температура середовища, °С:в корпусів трубах | від мінус 70 до плюс 350 | від мінус 20 до плюс 300 від мінус 20 до плюс 60 |
| Умовний тиск, МПа | 0,6; 1,0; 1,6; 2,5; 4,0 | 0,6; 1,0; 1,6; 2,5; 4,0 |
| Діаметр корпусу, мм зовнішнійвнутрішній | 159; 273; 325; 426;400; 600; 800; 1000; 1200 | 159; 273; 325; 426;400; 600; 800; 1000; 1200 |
| Поверхня теплообміну теоретична, м2 | 1,0-972,7 | 1,0-972,7 |
| Діаметр труб теплообмінних, мм | 20; 25 | 25 |
| Довжина труб теплообмінних, м | 1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0 | 1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0 |
| Число ходів по трубам | 1; 2; 4 | 1; 2; 4 |
| Умовний прохід штуцерів Ду, мм: трубний простірміжтрубний простір | 80; 100; 150; 200; 250; 300; 350 | 80; 100; 150; 200; 250; 300; 350 |
| Довжина апарата переважна, м | 1400-10540 | 1900-10380 |
| Виконання апаратів | Г; В | Г; В |
|
Основні параметри |
||
| Назва параметрів | Конденсатори КН, КК | Випарники ІН, ІК |
| Температура середовища, °С:в корпусів трубах | від мінус 20 до плюс 300 від мінус 20 до плюс 60 |
від мінус 70 до плюс 350 |
| Умовний тиск, МПа | 0,6; 1,0; 1,6; 2,5 | 0,6; 1,0; 1,6; 2,5; 4,0 |
| Діаметр корпусу, мм зовнішнійвнутрішній | 630;600; 800; 1000; 1200; 1400 | 630;600; 800; 1000; 1200; 1400 |
| Поверхня теплообміну теоретична, м2 | 45,0-716 | 40,0-490 |
| Діаметр труб теплообмінних, мм | 25 | 25 |
| Довжина труб теплообмінних, м | 3,0; 4,0; 6,0 | 2,0; 3,0; 4,0 |
| Число ходів по трубам | 2; 4; 6 | 1 |
| Умовний прохід штуцерів Ду, мм: трубни простірміжтрубний простір | 100; 150; 200; 250; 300; 350100; 150; 200; 250; 300; 350;
400; 500 |
80; 100; 150; 200; 250; 300; 400; 500200; 250; 300; 350; 400; 500 |
| Довжина апарата переважна, м | 3890-7630 | 3080-6050 |
| Виконання апаратів | Г; В | В |
|
Виконання апаратів за температурним межам: |
|
| Н – низькотемпературне від мінус 30°С до 100°С Н1 – низькотемпературне від мінус 40°С до 100°С Н2 – низькотемпературне від мінус 60°С до 100°С Н3 – низькотемпературне від мінус 70°С до 100°С |
О – звичайне від мінус 20°С до 100°С С – середньотемпературне від мінус 20°С до 200°С В – високотемпературне від мінус 20°С до 300°С В1 – високотемпературне від мінус 20°С до 350°С |
Приклад розшифровки умовного позначення теплообмінного апарату:
Теплообмінник-Т (холодильник – Х, випарник – І, конденсатор -К), з нерухомими трубними решітками-Н, (компенсуючим пристроєм- К), горизонтальний – Г (вертикальний – В), діаметром кожуха 600 мм., та умовному тиску в трубках і кожусі 1,6 МПа, матеріального виконання М1, виконання за температурними межами -0, трубками діаметром 25мм., гладкими – Г і довжиною – 6м., 2-х ходового по трубам, кліматичного виконання – У, з деталями для кріплення теплоізоляції – І:
Теплообмінник 600 ТНГ-1,6-М1-0/25Г-6-2 У-І
Для прийому замовлення обов’язково має бути прикладений ОПИТУВАЛЬНИЙ ЛИСТ.
