Апарати з перемішуючими пристроями призначені для зберігання, перемішування, тепломасообміну та хімічних реакцій в робочих середовищах, основним компонентом яких є рідина.
РОБОЧІ СЕРЕДОВИЩА: нейтральні, агресивні, пожежонебезпечні, вибухонебезпечні, токсичні рідини, емульсії, газорідинні суміші або суспензії з об’ємною концентрацією твердої фази не більше 30%;
динамічна в’язкість не більше 5 Па·с;
щільність не більше 2000 кг/м³;
температура від мінус 30 до плюс 250 °С.
ТЕПЛОНОСІЇ – водопровідна або оборотна вода, конденсат, розсіл, водяна пара, органічні теплоносії з температурою від мінус 30 до плюс 250 °С.
ВМІСТИМІСТЬ корпусу апарата-0,01; 0,025; 0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,63 м³
ДОПУСТИМИЙ ТИСК (умовний, при температурі стінки 20 °С):
в корпусі апарата з еліптичним дном та еліптичною або плоскою знімною кришкою: надлишковий – не більше 0,6 МПа (6 кгс/см²), залишковий (вакуум) – не менше 0,67 кПа (5 мм рт.ст.) в залежності від типу ущільнення вала перемішуючого пристрою;
в корпусі апарата з плоским дном і плоскою знімною кришкою – атмосферний (налив);
в теплообмінному пристрої: в гладкій приварній рубашці надлишковий – не більше 0,4 МПа (4 кгс/см²), в змійовиках надлишковий – не більше 1,6 МПа (16 кгс/см²).
Допустимий надлишковий тиск в корпусі та теплообмінному пристрої при максимальних значеннях температури стінки встановлюється на основі розрахунку на міцність.
ТЕМПЕРАТУРА – діапазон граничних значень температури стінки корпусу та теплообмінного пристрою від мінус 30 до плюс 250 °С. Допустима температура стінки залежить від марки матеріалу корпусу і теплообмінного пристрою та типу ущільнення вала перемішуючого пристрою.
МАТЕРІАЛЬНЕ ВИКОНАННЯ – сталі марок Ст3сп або 12Х18Н10Т в залежності від складу робочого середовища та режиму роботи апарата.
Розподіляються на такі типи:
-апарати з еліптичним дном і з’ємною еліптичною кришкою;

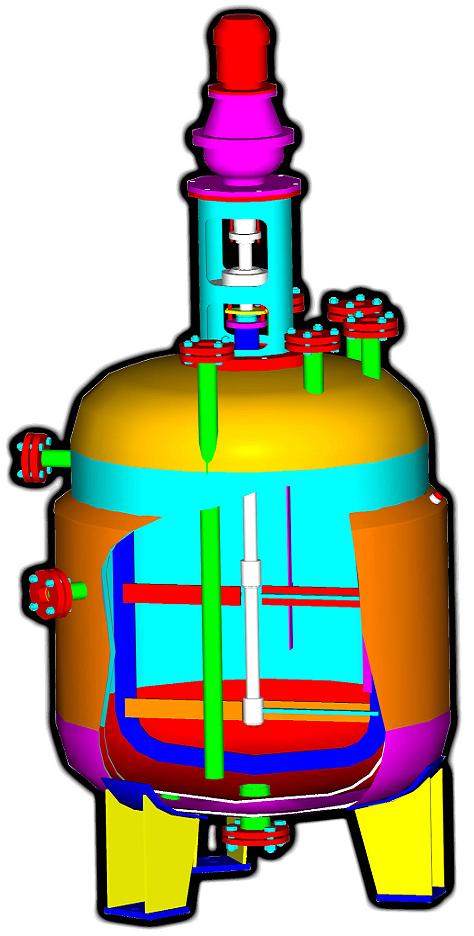

-апарати з еліптичним дном і з’ємною еліптичною кришкою, з гладкою приварною рубашкою;

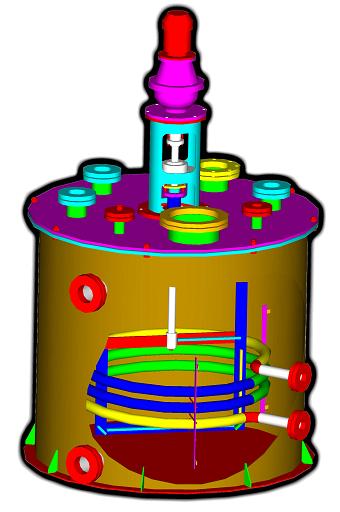

-апарати з плоским дном і з’ємною плоскою кришкою;
-апарати цільнозварні з еліптичним дном і кришкою;
-апарати цільнозварні з еліптичним дном і кришкою, з гладкою приварною рубашкою;
-апарати з плоским дном і кришкою;
-апарати цільнозварні з еліптичним дном і кришкою з рубашкою з напівтруб.
| V, м³ | D, мм | Шифр виконання | V, м³ | D, мм | Шифр виконання | ||
| Корпус | Мішалка* | Корпус | Мішалка* | ||||
| 1 | 1000 | 00 | 03,23,33,10 | 10 | 2200 | 90</ td> | 03,23,33 |
| 1 | 1000 | 01,80 | 03,23,10 | 16 | 2400 | 10 | 03,23,33,10 |
| 2 | 1400 | 00 | 03,23,33,10 | 16 | 2400 | 11,12 | 03,23,10 |
| 2 | 1400 | 01,80 | 03,23,10 | 16 | 2400 | 90 | 03,23,33 |
| 3,2 | 1600 | 00 | 03,23,33,10 | 25 | 2800 | 10 | 03,23,33,10 |
| 3,2 | 1600 | 01,80 | 03,23,10 | 25 | 2800 | 11,12 | 03,23,10 |
| 5 | 1800 | 00 | 03,23,33,10 | 25 | 2800 | 90 | 03,23,33 |
| 5 | 1800 | 01,80 | 03,23,10 | 32 | 3000 | 10 | 03,23,33,10 |
| 6,3 | 1800 | 00 | 03,23,33,10 | 32 | 3000 | 11,12 | 03,23,10 |
| 6,3 | 1800 | 01,80 | 03,23,10 | 32 | 3000 | 90 | 03,23,33 |
| 10 | 2200 | 10 | 03,23,33,10 | 50 | 3000 | 10 | 03,23,33,10 |
| 10 | 2200 | 11,12 | 03,23,10 | 50 | 3000 | 11,12 | 03,23,10 |
* – Виконання мішалки та внутрішніх пристроїв:
03 – турбінна мішалка без внутрішніх пристроїв;
23 – турбінна мішалка з відбивними перегородками;
33 – турбінна мішалка зі змійовиком;
10 – рамна мішалка без внутрішніх пристроїв.
Апарати цільнозварні з еліптичним дном і кришкою з рубашкою з напівтруб
| Умовне позначення апарата |
Шифр виконання, порядковий номер моделі апарата |
Габаритні розміри, мм | Маса, кг | ||
| Довжина | Ширина | Висота | |||
| 1203-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2520 | 2520 | 5760 | від 4495 до 5825 |
| 1223-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2520 | 2520 | 6240 | від 5040 до 6370 |
| 1210-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2520 | 2520 | 6355 | від 5010 до 6340 |
| 1203-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2720 | 2720 | 6900 | від 6695 до 7235 |
| 1223-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2720 | 2720 | 7140 | від 7237 до 7777 |
| 1210-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2720 | 2720 | 7255 | від 7120 до 7660 |
| 1203-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3120 | 3120 | 8170 | від 11101 до 12252 |
| 1223-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3120 | 3120 | 8575 | від 12622 до 13772 |
| 1210-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3120 | 3120 | 8535 | від 12469 до 13620 |
| 1203-32-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 8670 | від 8850 до 13730 |
| 1223-32-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 9075 | від 11430 до 16310 |
| 1210-32-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 9035 | від 11210 до 16090 |
| 1203-50-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 11270 | від 10830 до 18950 |
| 1223-50-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 11675 | від 13410 до 21530 |
| 1210-50-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3320 | 3320 | 11635 | від 13180 до 21500 |
Апарати з плоским дном і кришкою
| Умовне позначення апарата |
Шифр виконання, порядковий номер моделі апарата |
Габаритні розміри, мм | Маса, кг | ||
| Довжина | Ширина | Висота | |||
| 9003-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2360 | 2360 | 5085 | від 3715 до 4165 |
| 9023-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2360 | 2360 | 6565 | від 4260 до 4710 |
| 9033-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2360 | 2360 | 5085 | від 4170 до 4620 |
| 9003-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2750 | 2750 | 6300 | від 4555 до 5310 |
| 9023-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2750 | 2750 | 6565 | від 5135 до 5940 |
| 9033-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
2750 | 2750 | 6300 | від 4963 до 5740 |
| 9003-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3150 | 3150 | 7300 | від 6628 до 8190 |
| 9023-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3150 | 3150 | 7490 | від 8205 до 8978 |
| 9033-25-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3150 | 3150 | 7300 | від 7044 до 8630 |
| 9003-32-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3400 | 3400 | 7800 | від 7830 до 9350 |
9023-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3400
3400
7950
від 9025
до 9949
9033-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3400
3400
7800
від 7830
до 9820
Апарати цільнозварні з еліптичним дном і кришкою, з гладкою приварною рубашкою
| Умовне позначення апарата |
Шифр виконання, порядковий номер моделі апарата |
Габаритні розміри, мм | Маса, кг | ||
| Довжина | Ширина | Висота | |||
| 1103-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3488 | 3488 | 5595 | від 7005 до 7895 |
| 1123-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3488 | 3488 | 6075 | від 7550 до 8440 |
| 1110-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3488 | 3488 | 6190 | від 7520 до 8410 |
| 1103-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3948 | 3948 | 6900 | від 11278 до 12178 |
| 1123-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3948 | 3948 | 7125 | від 11820 до 12380 |
| 1110-16-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3948 | 3948 | 7065 | від 11240 до 12140 |
3948
3948
7240
від 11703
до 12250
1103-25-0,3
1103-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8500
від 16847
до 18248
1123-25-0,3
1123-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8800
від 18367
до 19778
1110-25-0,3
1110-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8800
від 18214
до 19625
1103-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
8900
від 21841
до 23588
1123-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
9300
від 20410
до 25165
1110-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
9300
від 23303
до 25050
1103-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
11225
від 31150
до 33900
1123-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
11630
від 33730
до 36480
1110-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4856
4856
11590
від 33500
до 36250

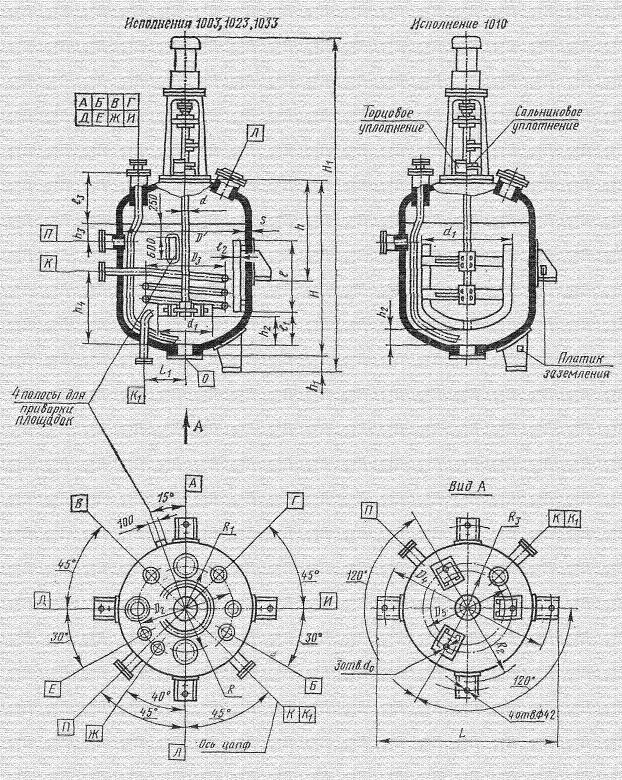

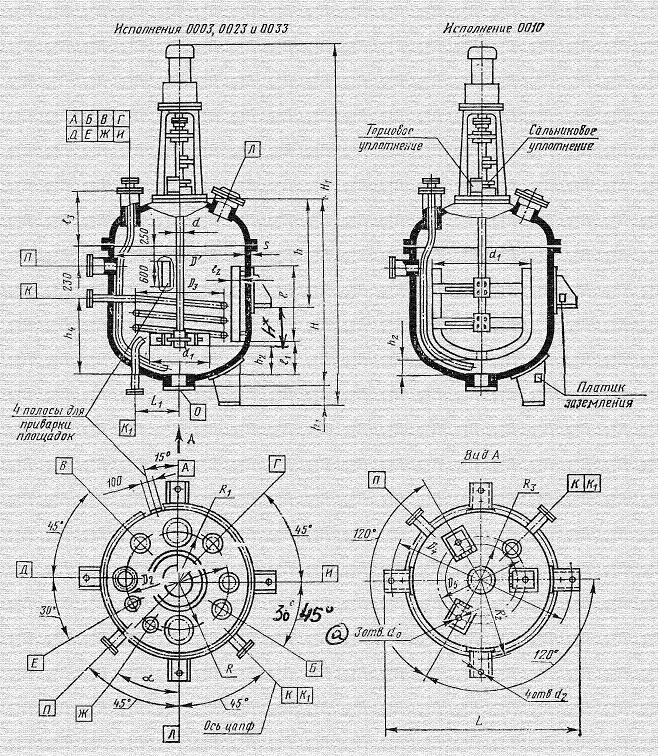

Апарати цільнозварні з еліптичним дном і кришкою
| Умовне позначення апарата |
Шифр виконання, порядковий номер моделі апарата |
Габаритні розміри, мм | Маса, кг | ||
| Довжина | Ширина | Висота | |||
| 1003-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3280 | 3280 | 5545 | від 3615 до 3985 |
| 1023-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3280 | 3280 | 6025 | від 4160 до 4530 |
| 1033-10-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
3280 | 3280 | 5545 | від 4070 до 4440 |
1010-10-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3280
3280
6140
від 4130
до 4500
1003-16-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3748
3748
7115
від 5970
до 6330
1023-16-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3748
3748
6900
от 5887
до 6330
1033-16-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3748
3748
6900
від 5887
до 6330
1010-16-0,6
у-04 у-09 к-16
к-21 к-28 к-33
3748
3748
7230
від 6165
до 6330
1003-25-0,3
1003-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4456
4456
8400
від 8290
до 9130
1023-25-0,3
1023-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4456
4456
8520
від 9814
до 10654
1033-25-0,3
1033-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4456
4456
8155
від 8706
до 9546
1010-25-0,3
1010-25-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4456
4456
8800
від 9664
до 10504
1003-32-0,3
1003-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8800
від 9345
до 10370
1023-32-0,3
1023-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8970
від 10923
до 11949
1033-32-0,3
1033-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
8800
від 9783
до 10809
1010-32-0,3
1010-32-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
9200
від 11333
до 11835
1003-50-0,3
1003-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
11175
від 9480
до 12270
1023-50-0,3
1023-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
11580
від 12060
до 14850
1033-50-0,3
1033-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
11175
від 8950
до 11740
1010-50-0,3
1010-50-0,6
у-04 у-09 к-16
к-21 к-28 к-33
4656
4656
11540
від 11830
до 14620

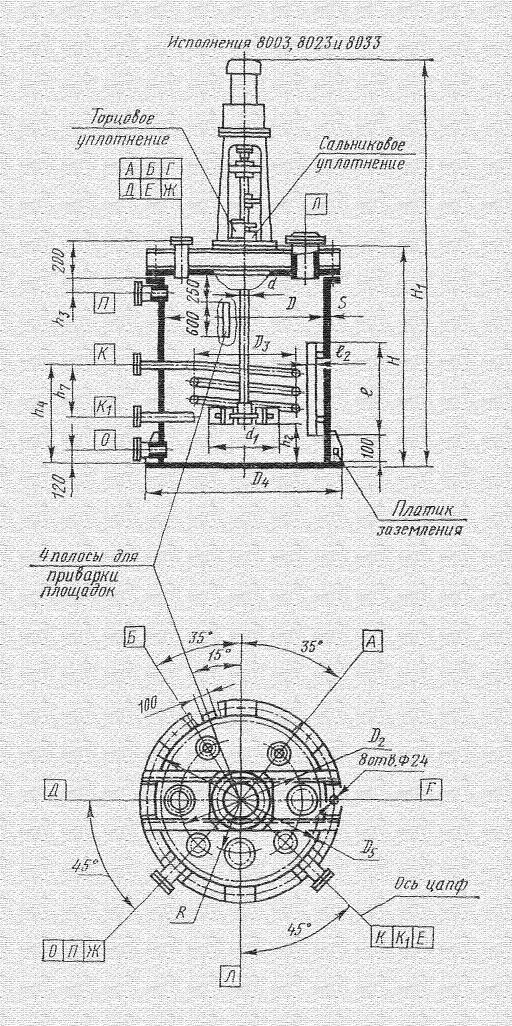

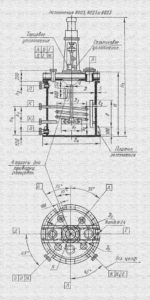

Апарати з плоским дном і знімною плоскою кришкою
| Умовне позначення апарата |
Шифр виконання, порядковий номер моделі апарата |
Габаритні розміри, мм | Маса, кг | ||
| Довжина | Ширина | Висота | |||
| 8003-1-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
1130 | 1130 | 2940 | від 805 до 920 |
| 8023-1-0,6 | у-04 у-09 к-16 к-21 к-28 к-33 |
1130 | 1130 | 2940 | від 870 до 985 |
8033-1-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1130
1130
2940
від 910
до 1025
8003-2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1530
1530
2965
від 1240
до 1410
8023-2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1530
1530
3105
від 1270
до 1440
8033-2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1530
1530
2965
від 1340
до 1510
8003-3,2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1750
1750
3840
від 1770
до 2005
8023-3,2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1750
1750
3930
від 1810
до 2045
8033-3,2-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1750
1750
3840
від 1905
до 2140
8003-5-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1950
1950
4240
від 2170
до 2490
8023-5-0,6
у-04 у-09 e-16
к-21 к-28 к-33
1950
1950
4430
від 2580
до 2900
8033-5-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1950
1950
4240
від 2320
до 2640
8003-6,3-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1950
1950
4930
від 2790
до 3170
8023-6,3-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1950
1950
4930
від 2875
до 3255
8033-6,3-0,6
у-04 у-09 к-16
к-21 к-28 к-33
1950
1950
4930
від 2940
до 3320
