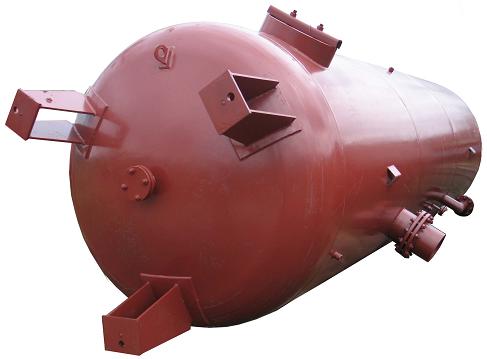

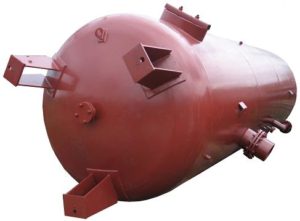

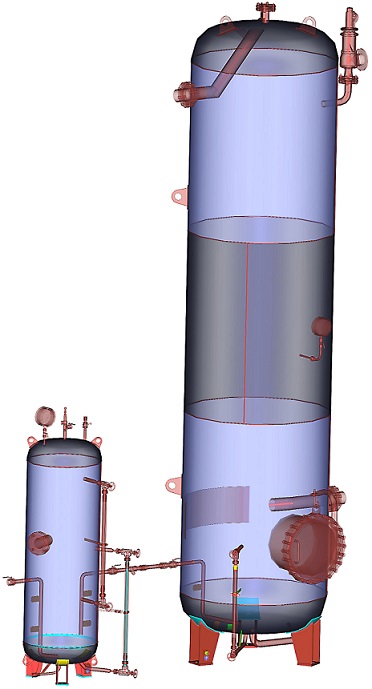

Повітрозбірники (ресивери) є ємнісними апаратами з номінальними об’ємами: 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25; 32; 40; 50 м3 і робочим тиском: 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 4,0; 6,3 МПа (8, 10, 12, 16, 20, 25, 40, 63 кгс/см2). Повітрозбірники слід вважати ємностями з номінальними об’ємами: від 0,5 до 25,0 м3 і робочим тиском повітря не більше 0,785 МПа (7,85 кгс/см2). Параметри ємностей, що перевищують значення тиску 0,785 МПа, слід вважати ресиверами. Ці ємності призначені для згладжування коливань тиску в повітропроводах або для створення запасу повітря під час роботи стаціонарних компресорів загального призначення, повітряних або ротаційних компресорів.
Повітрозбірники (ресивери) за узгодженням з розробником технічних умов можуть використовуватися як ємності для зберігання повітря, азоту, аргону та інших інертних газів і призначені для експлуатації в районах з сейсмічністю не більше 6 балів за дванадцятибальною шкалою. При необхідності експлуатації повітрозбірників (ресиверів) у районах з сейсмічністю понад 6 балів проводиться розрахунок на сейсмічну стійкість ємності, який додається до паспорта посудини, що працює під тиском.
Повітрозбірники (ресивери), що мають обсяг 25 м3 і більше, комплектуються кільцевими опорами.
Кліматичне виконання повітрозбірників (ресиверів):
УХЛ1 – при постачанні в райони з помірним і холодним кліматом;
Т1 – при постачанні в райони з тропічним кліматом.
Повітрозбірники (ресивери) можуть експлуатуватися в режимі малозмінного навантаження, періодичний підйомом і скидання тиску. Режим циклічності навантаження повинен вказуватися підприємством-споживачем при замовленні повітрозбірника.

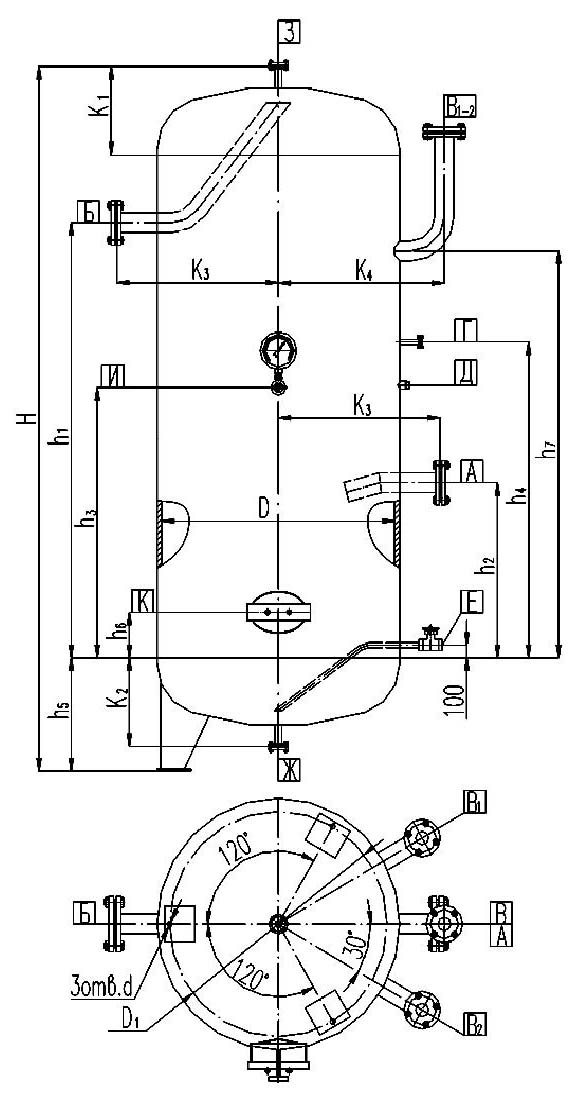

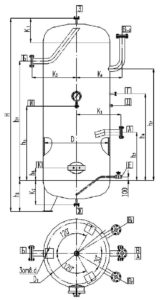

таблиця штуцерів
| Поз- начення |
Найменування | Кол-во | Ду,мм | Ру, МПа |
| А | Вхід повітря | 1 | См. табл. | 1,6* |
| Б | Вихід повітря | 1 | ||
| В1-2 | Установка запобіжного клапана | См. табл. | ||
| Г | До регулятора продуктивності | 1 | 15 | |
| Д | До манометра | 1 | М20×1,5 | – |
| Е | Вихід конденсату | 1 | 25 | |
| Ж | Вихід залишку | 1 | 50 | 1,6* |
| З | Резервний | 1 | См. табл. | |
| И | Установка манометра | 1 | М20×1,5 | – |
| К | Люк | См. табл. | 420×325 | |
| Поз- наче- ння |
Ду, мм | Кількість | Розміри, мм | Маса, кг | ||||||||||||||||||||||||||||||
| А, Б |
В1-2 | Г | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |||||||||||||||||
| А | 50 | 32 | 15 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
